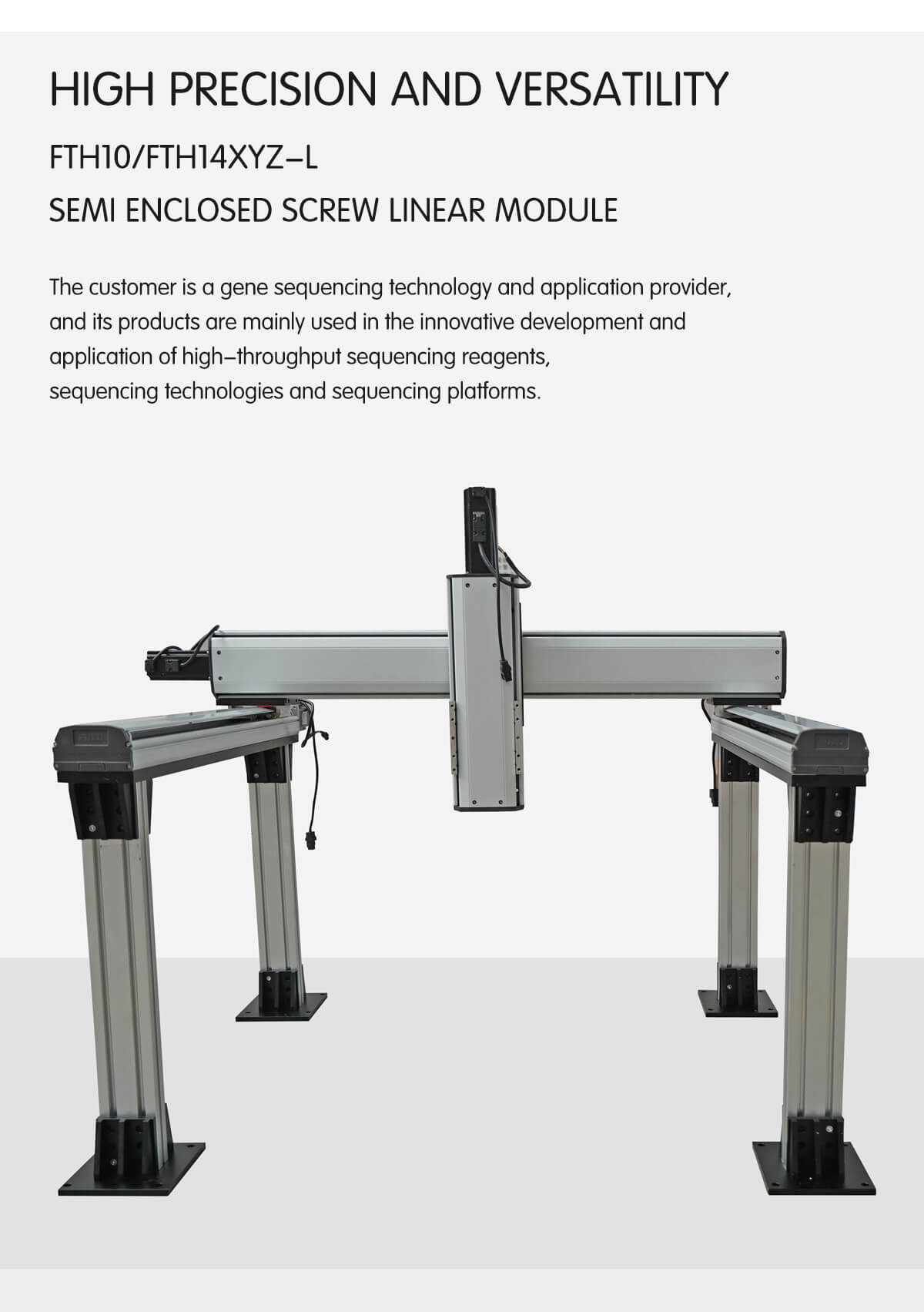

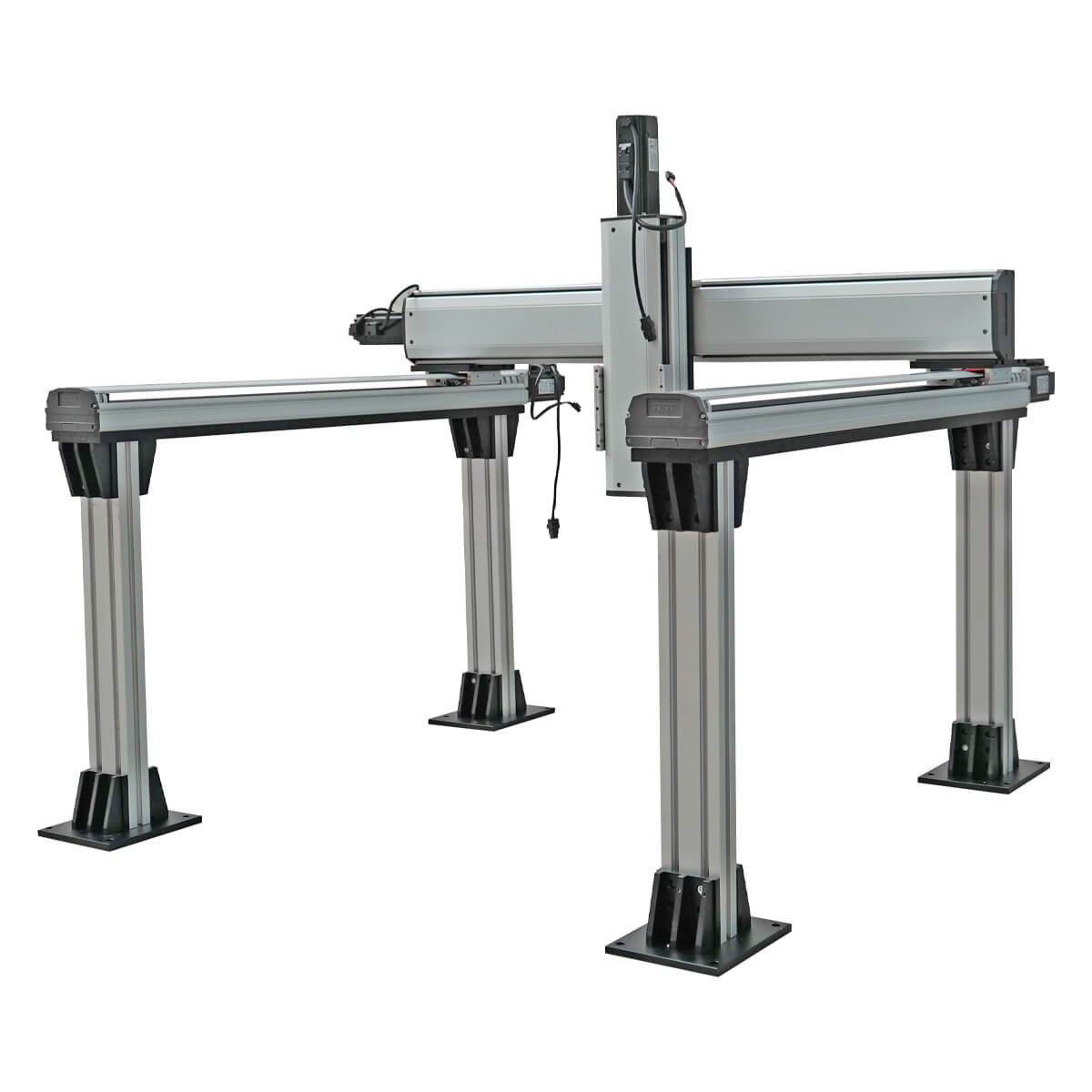

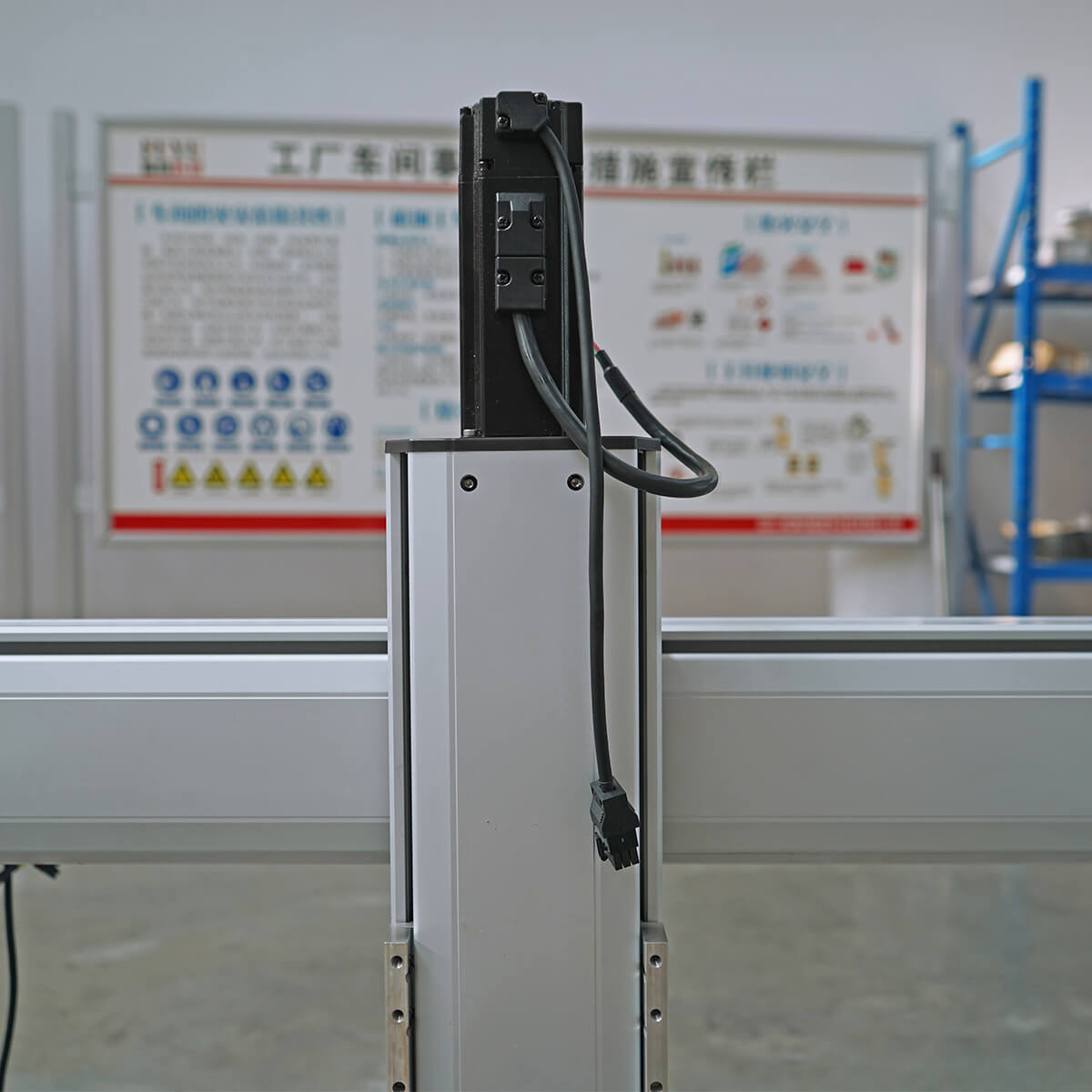

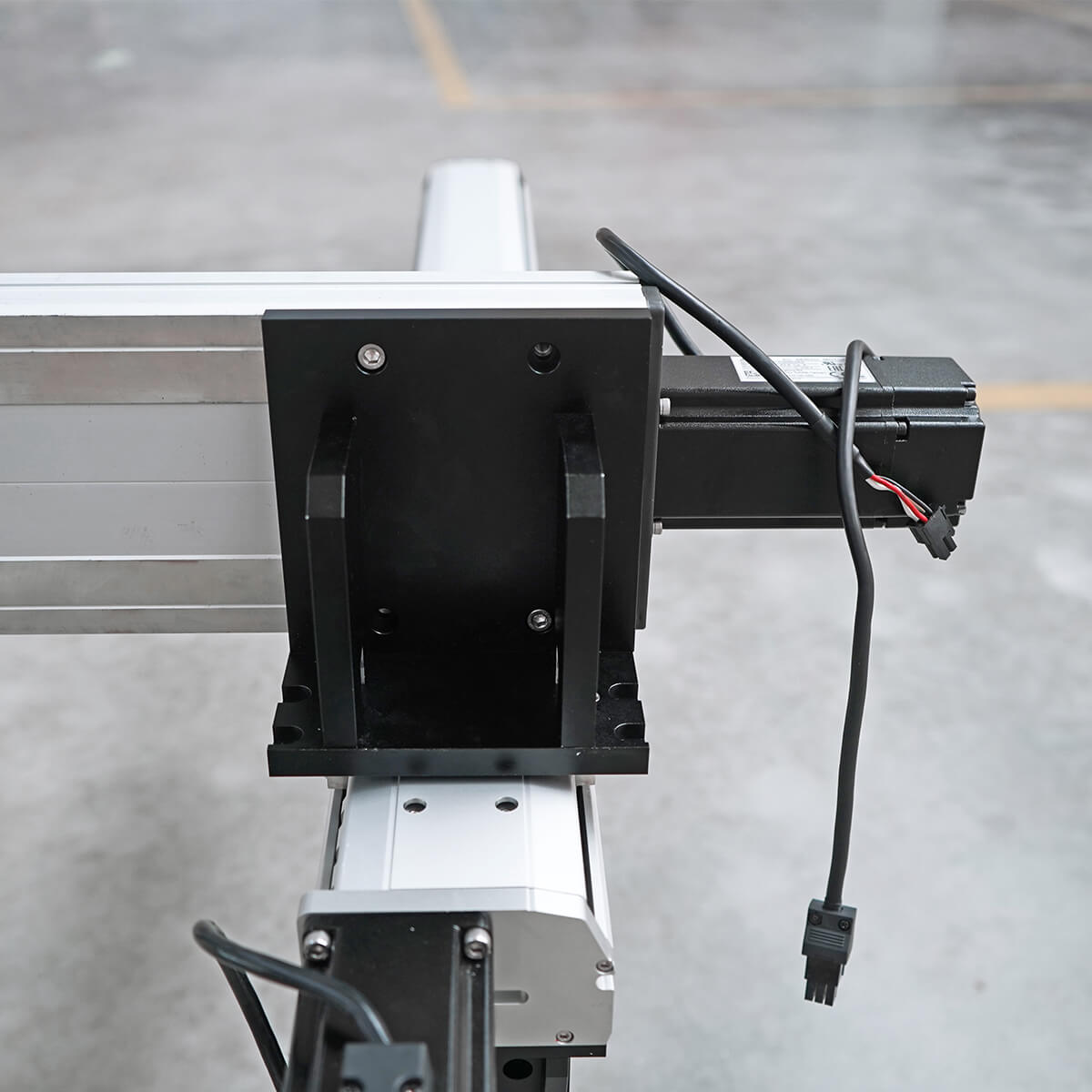

Изображение системы позиционирования портала с полузакрытым винтовым линейным модулем, изготовленным на заказ

Полузакрытый винтовой линейный модуль. Индивидуальная система позиционирования портала.

Краткое описание:

Требование к делу

Заказчик является поставщиком технологий и приложений для секвенирования генов, а его продукция в основном используется в инновационной разработке и применении высокопроизводительных реагентов для секвенирования, технологий и платформ секвенирования.

Проектирование решений

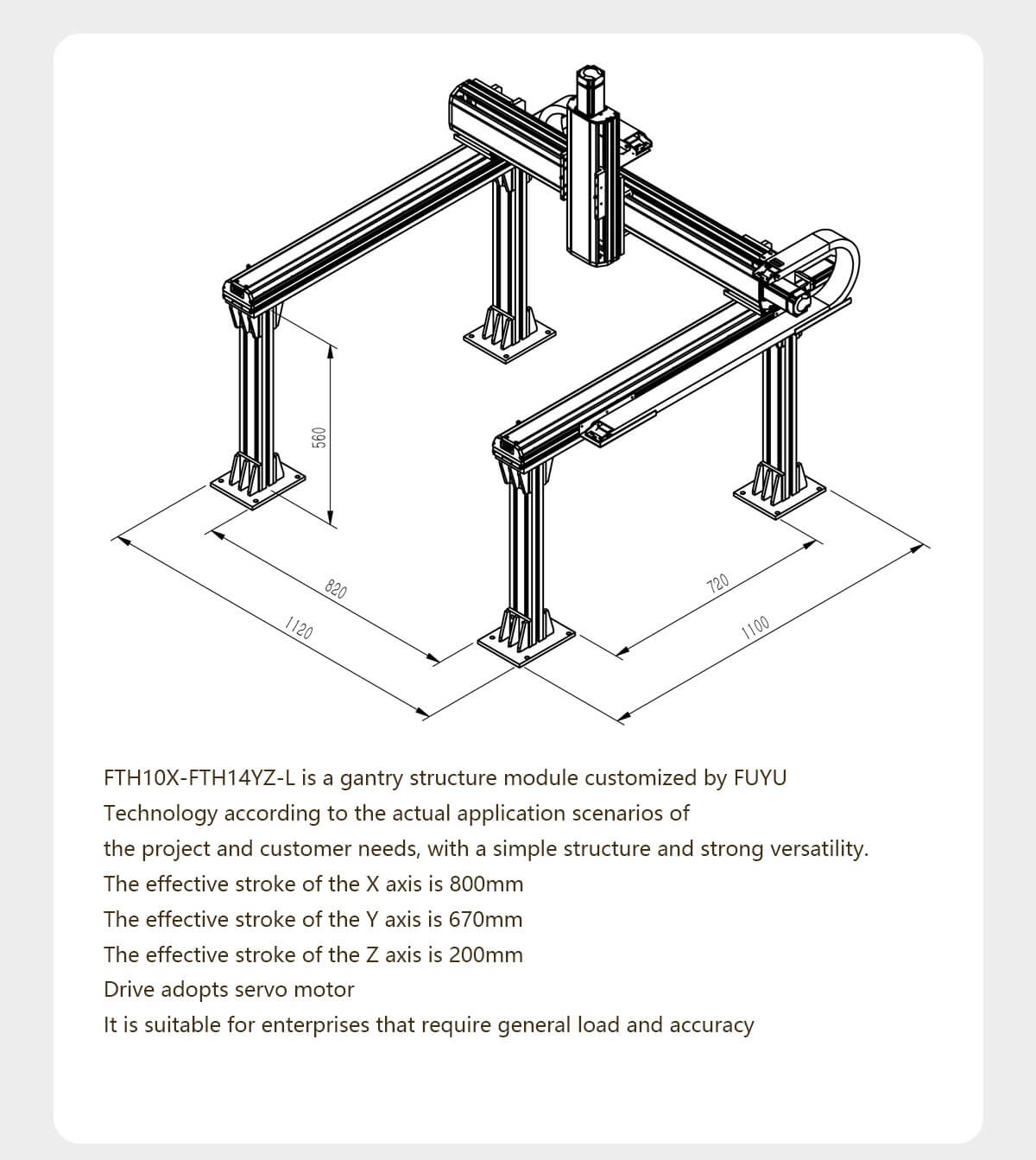

Этот нестандартный проект в основном предназначен для оборудования, используемого заказчиком в эксперименте по секвенированию генов, которое представляет собой инструмент для определения последовательности оснований, типа и количественного анализа фрагментов ДНК. Максимальная нагрузка, указанная заказчиком, составляет 20 кг. На данном этапе FTH14 выдерживает максимальную горизонтальную нагрузку 110 кг и вертикальную нагрузку 30 кг. Помимо высокой грузоподъемности, он также отличается высокой точностью, точным позиционированием и простотой конструкции. Прецизионная шарико-винтовая передача снижает уровень шума и вибрации и подходит для большинства отраслей, производящих медицинское оборудование и приборы, предъявляющих определённые требования к нагрузке, точности и условиям эксплуатации.

Ряд:FTH1410IS-G

Диапазон хода:50мм-1250мм

Ширина модуля:135 мм

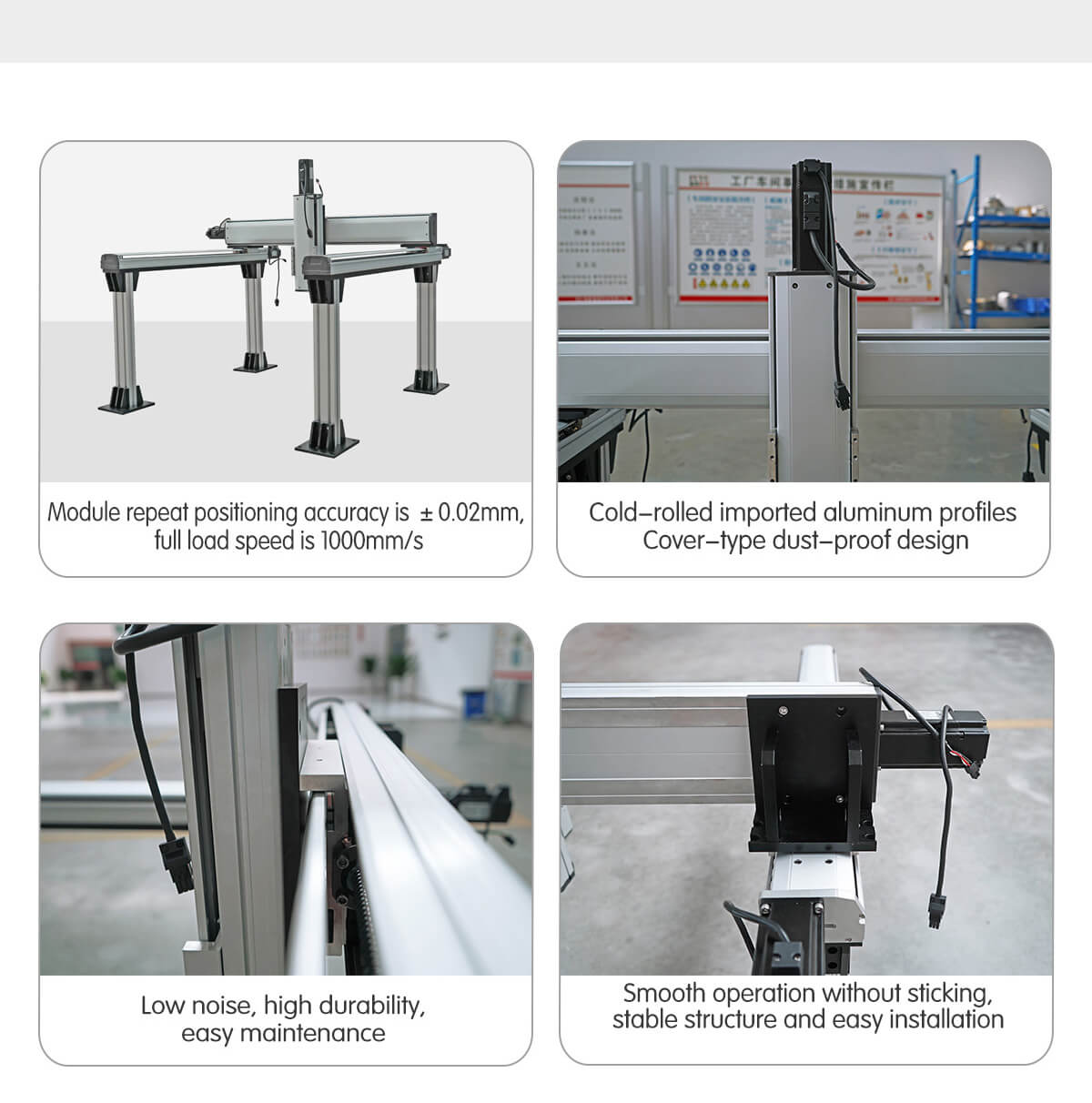

Точность повторения позиции:0,02 мм

Вести:5/10/20 мм

Диапазон скоростей:250/500/1000 мм/с²

Горизонтальная грузоподъемность:110/90/40 кг

Вертикальная грузоподъемность:30/25/10 кг

Написать нам письмо Скачать в PDF Воспроизвести видео

Подробная информация о продукте

Обзор бренда

Предыдущий: Пример применения: система линейного позиционирования с двумя осями Z, настраиваемый ходовой портальный робот, пылезащитная направляющая рельса

Следующий: Пылезащищенная вертикальная линейная направляющая с шарико-винтовой передачей, многоосевая система позиционирования

ЧЭНДУ ФУЮ ТЕХНОЛОДЖИ ЛТД

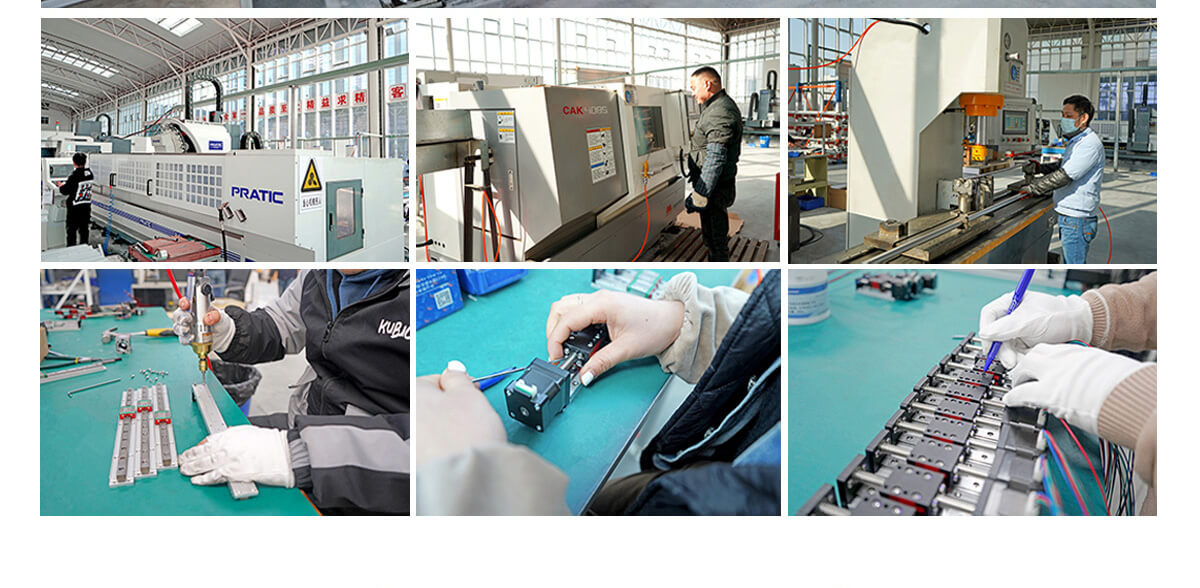

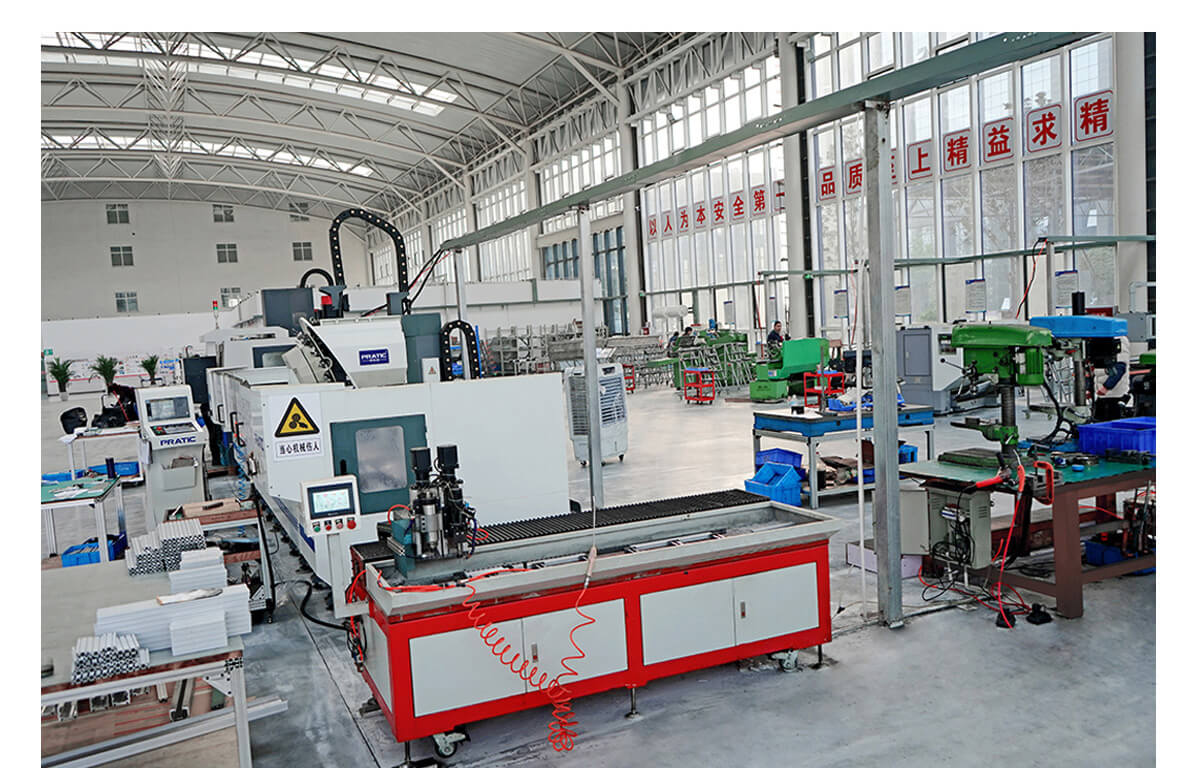

FUYU — производитель интеллектуальных продуктов для систем линейного перемещения. Наша основная продукция включает в себя линейный модуль с шарико-винтовой передачей, линейную направляющую с ременным приводом, электропривод, позиционирующий стол и контроллер движения для декартового робота. Как национальное высокотехнологичное предприятие, мы зарегистрировали 82 права интеллектуальной собственности, включая 6 патентов на изобретения, полезные модели, патенты на внешний вид и 76 авторских прав на программное обеспечение. Мы сертифицированы CE, FCC, RoHS, TUV и ISO9001. Многоосевая система позиционирования может состоять из нескольких модулей, диапазон хода 50–12000 мм, точность позиционирования 0,02–0,2 мм и грузоподъемность 3–180 кг. Они широко используются в медицинском оборудовании, на линиях автоматизации, в электронной промышленности и т. д. Как промышленный завод, мы также принимаем OEM-производителей. После того, как вы предоставите проект машины, наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить лучшее решение для системы линейного перемещения.
