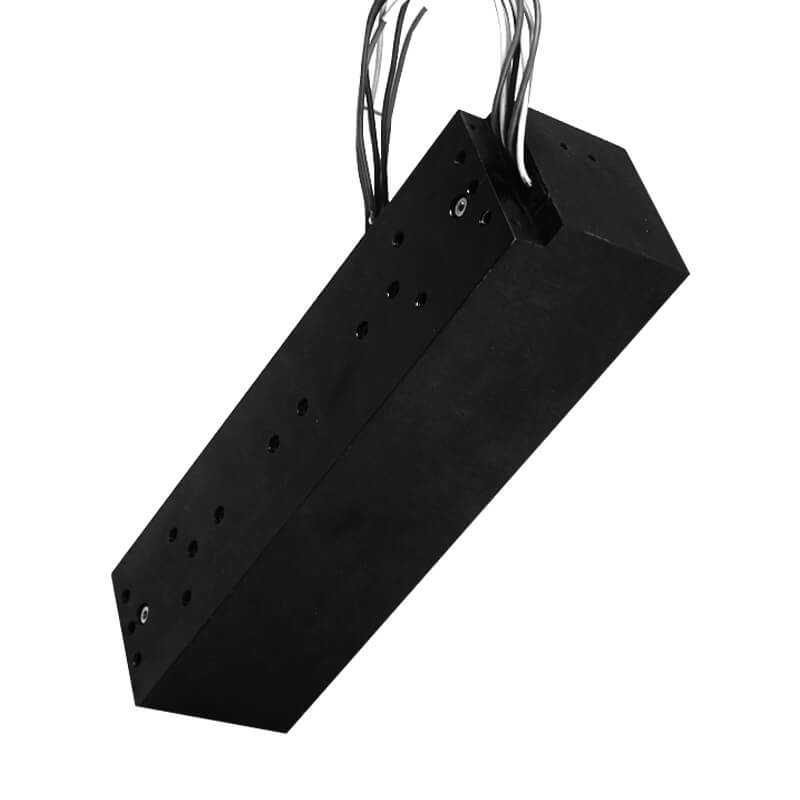

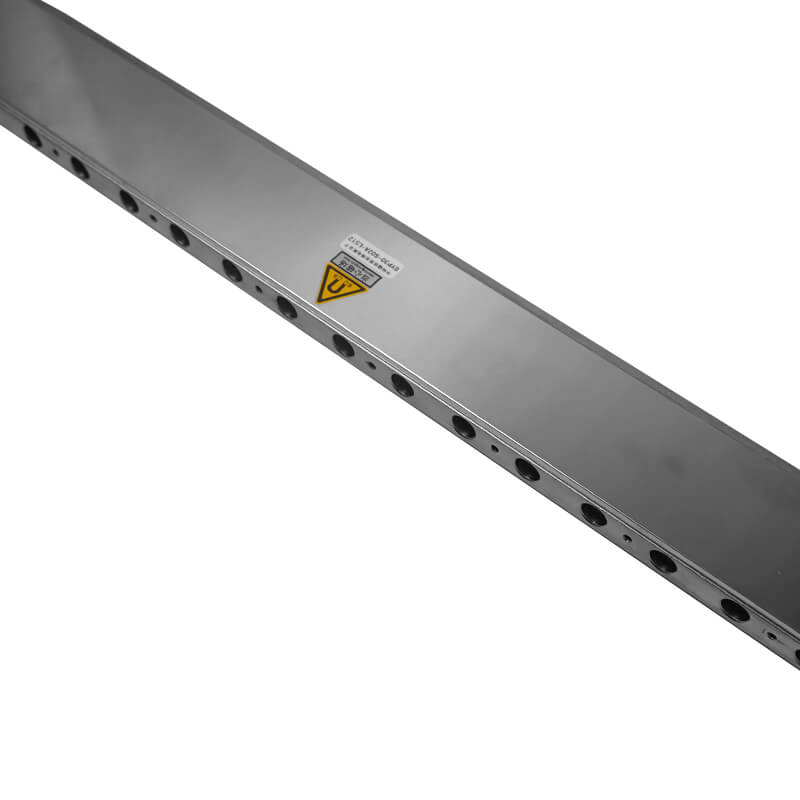

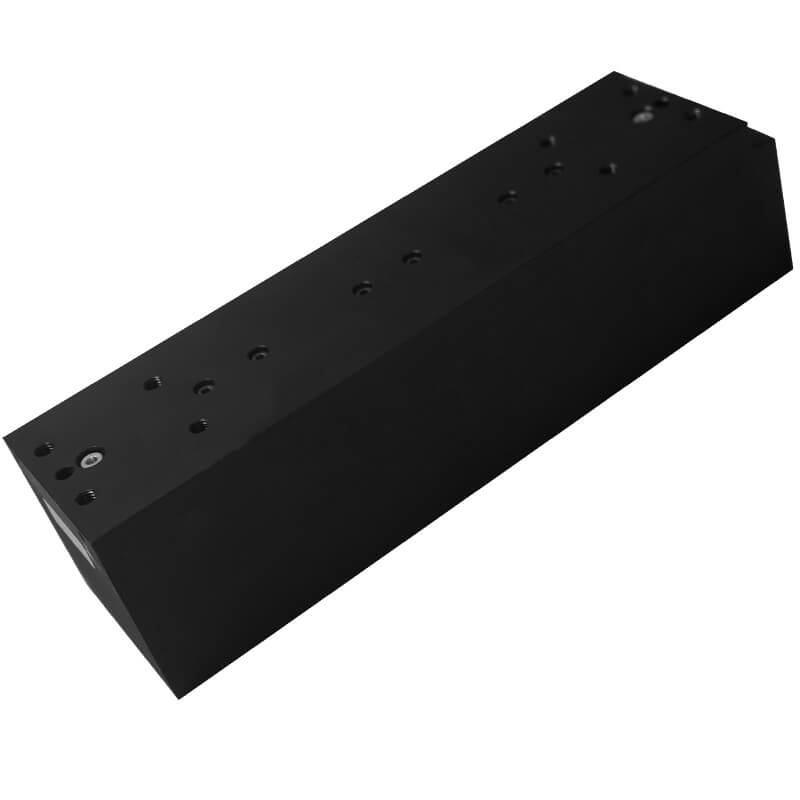

Rotore a doppia fila con statore piatto per motori lineari con nucleo in ferro con scala ottica o reticolo magnetico

Breve descrizione:

caratteristiche del prodotto

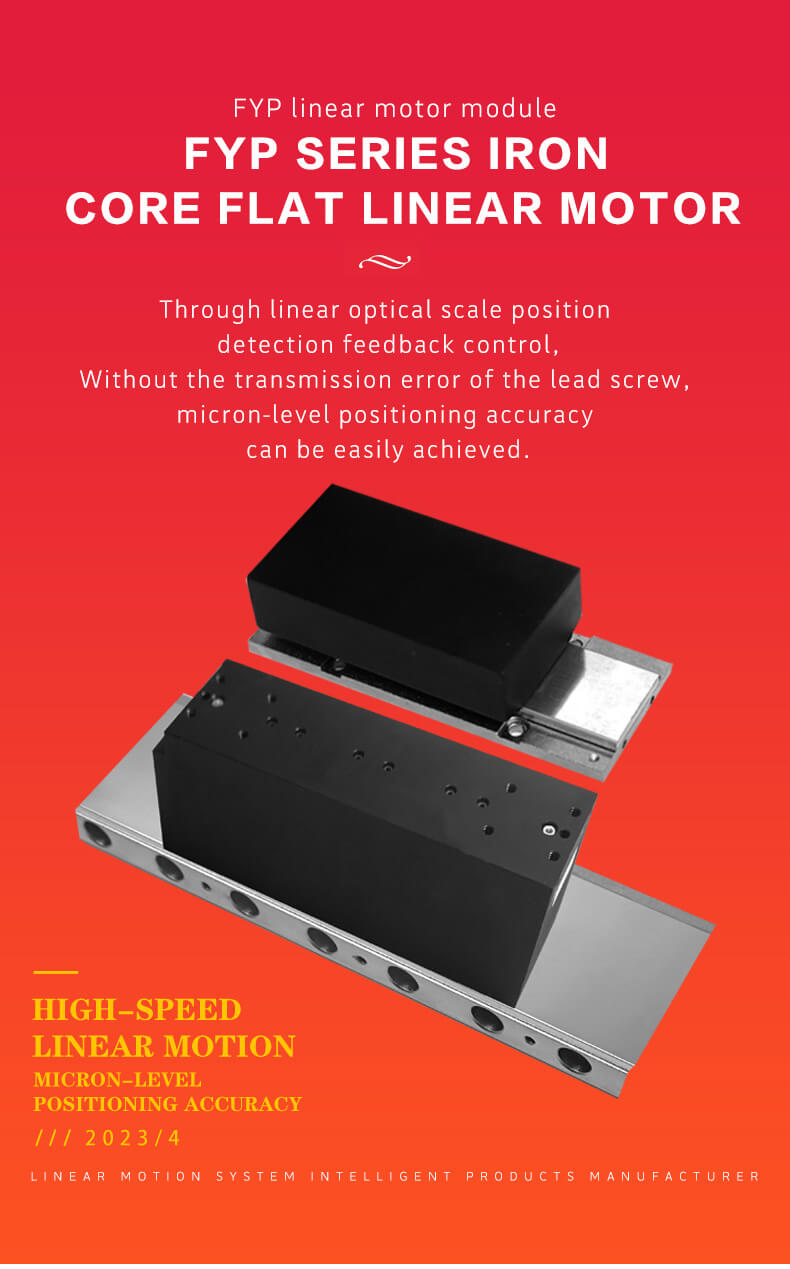

Attraverso il controllo del feedback di rilevamento della posizione della scala ottica lineare,
Senza l'errore di trasmissione della madrevite,
la precisione di posizionamento a livello di micron può essere facilmente raggiunta.

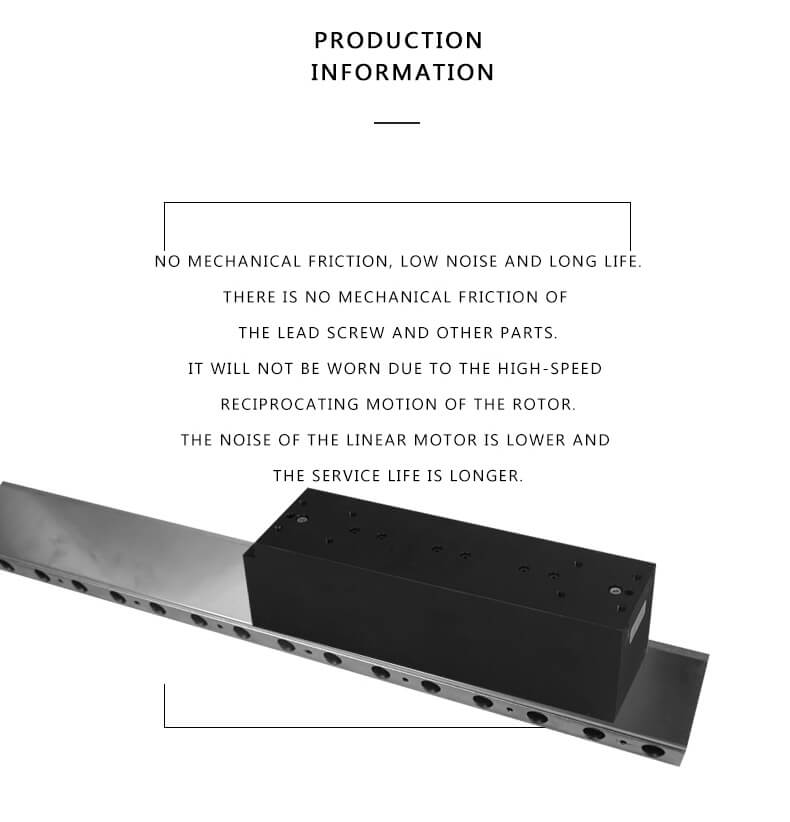

Vantaggi applicativi

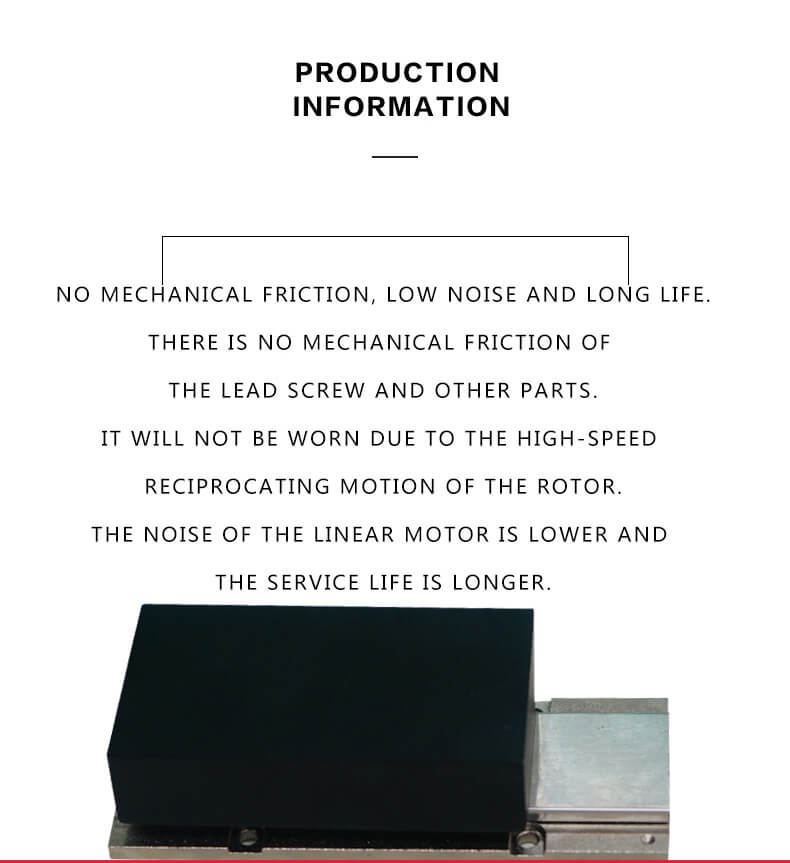

Nessun attrito meccanico, bassa rumorosità e lunga durata.
Non c'è attrito meccanico della vite di comando e di altre parti.
Non sarà usurato a causa del movimento alternativo ad alta velocità del rotore.
Il rumore del motore lineare è inferiore e la durata è più lunga.

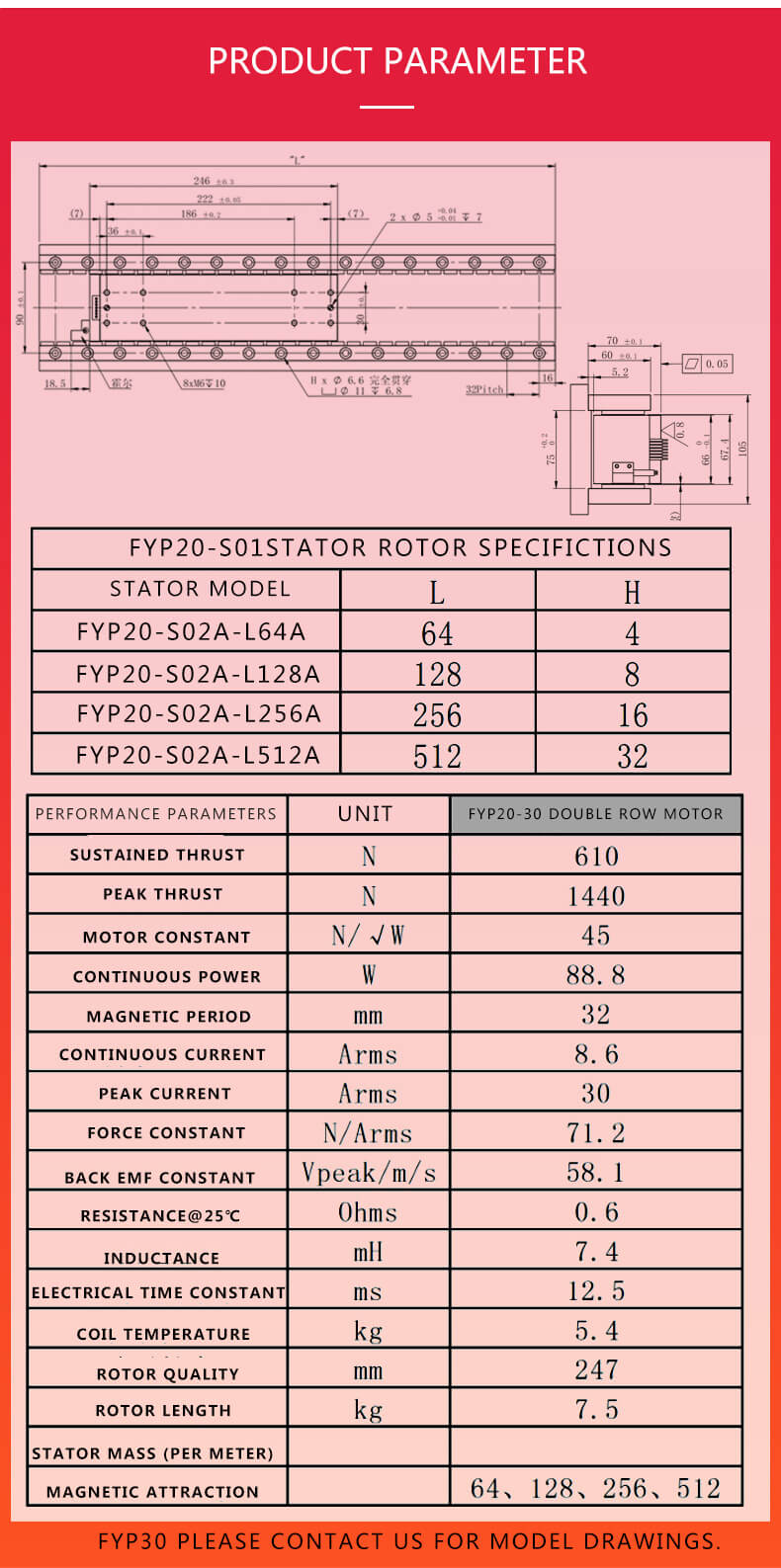

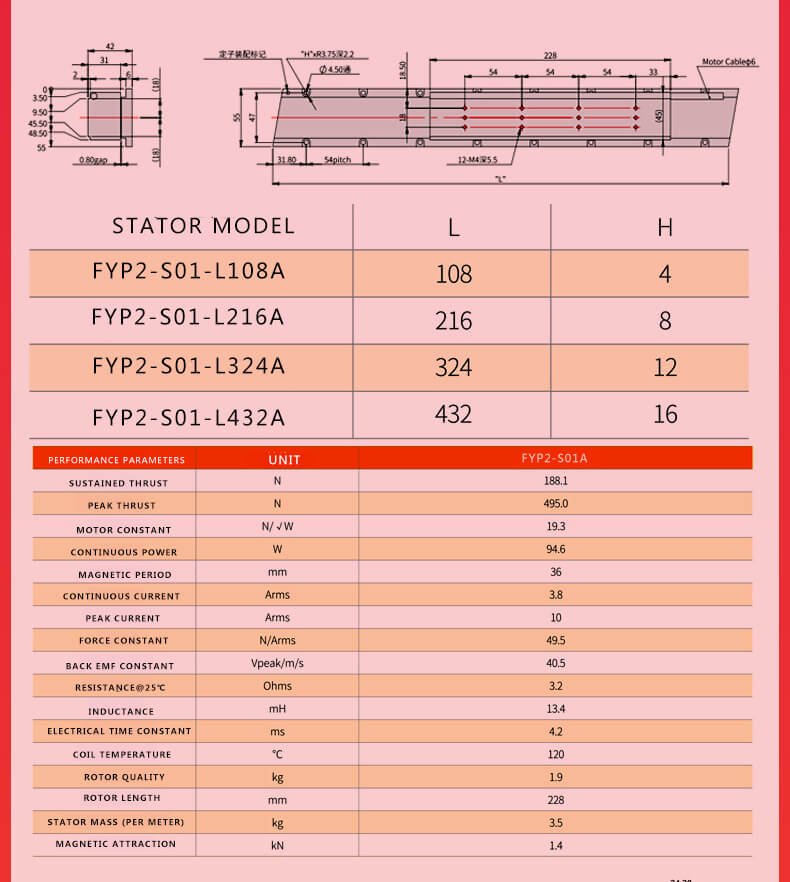

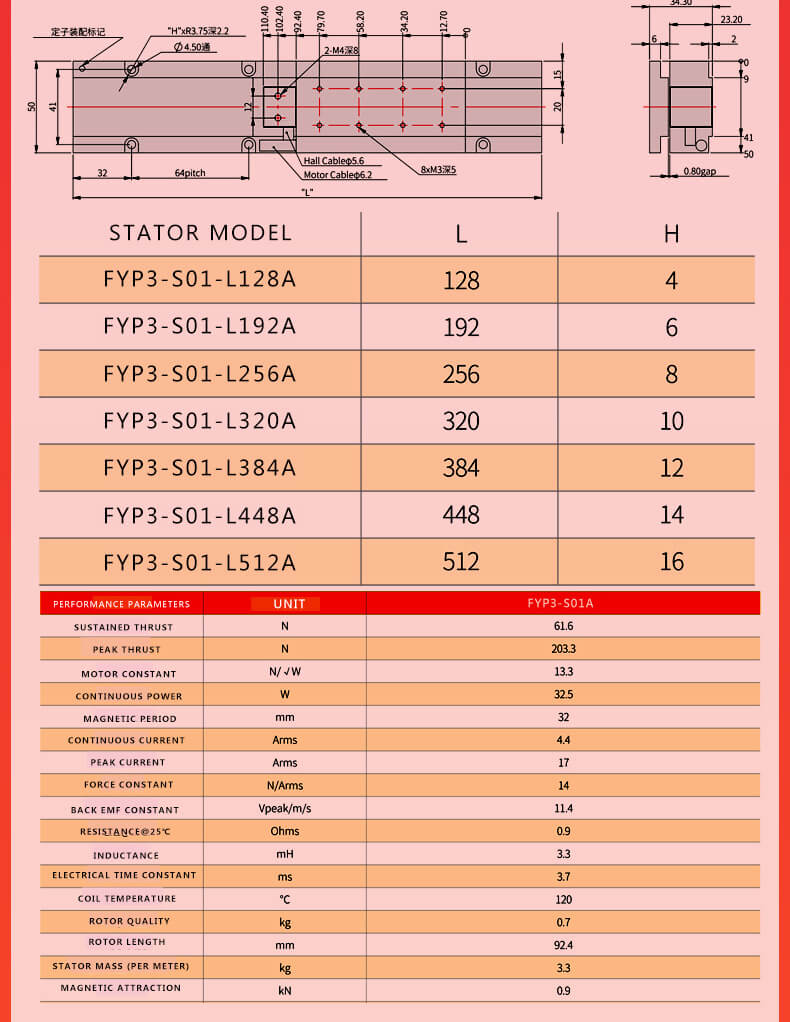

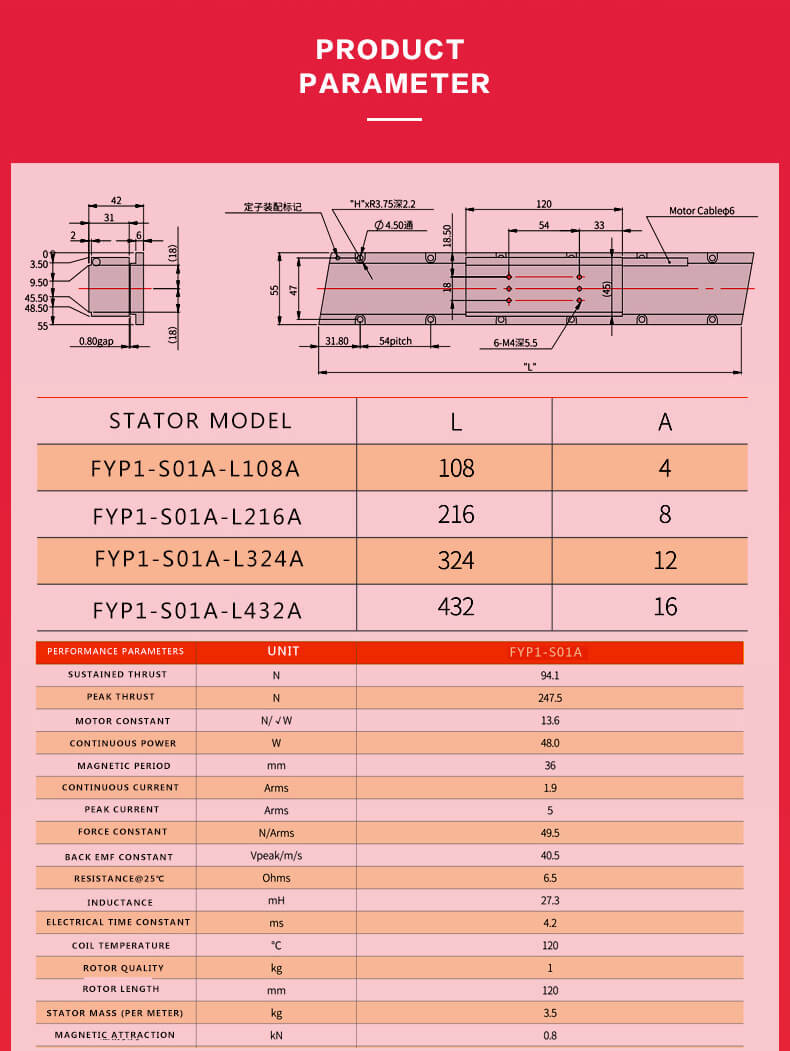

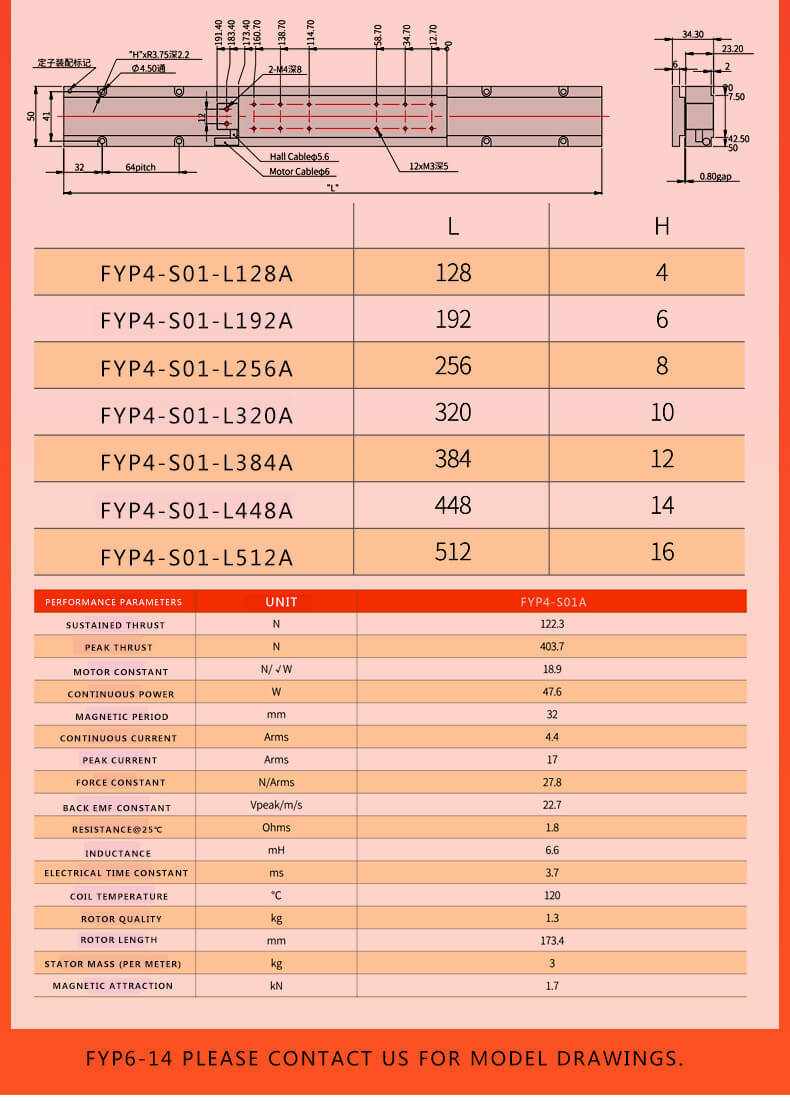

Serie di modelli:FYP

Spinta sostenuta (N):61,6 - 610

Picco Thrus ( N ):203,3 -1440

Costante del motore (NO):13.3 - 45

Potenza continua (W):32,5 - 88,8

Periodo magnetico (MM):32 - 36

Corrente continua (Arms):1.9 - 8.6

Corrente di picco (Arms):5 - 30

Forza costante (N/Arms):14-71.2

Costante EMF posteriore (Vpeak):11.4 - 58.1

Resistenza@25℃ (Ohm):0,6 - 6,5

Induttanza (mH):1.4 - 27.3

Costante di tempo elettrica (MS):3.7 - 12.5

Temperatura della bobina (℃):120

Qualità del rotore (kg):0,7 - 5,4

Lunghezza del rotore (MM):92,4 - 247

Massa dello statore (kg/metro):3 - 7.5

Attrazione magnetica (kN):0,8 - 1,7
