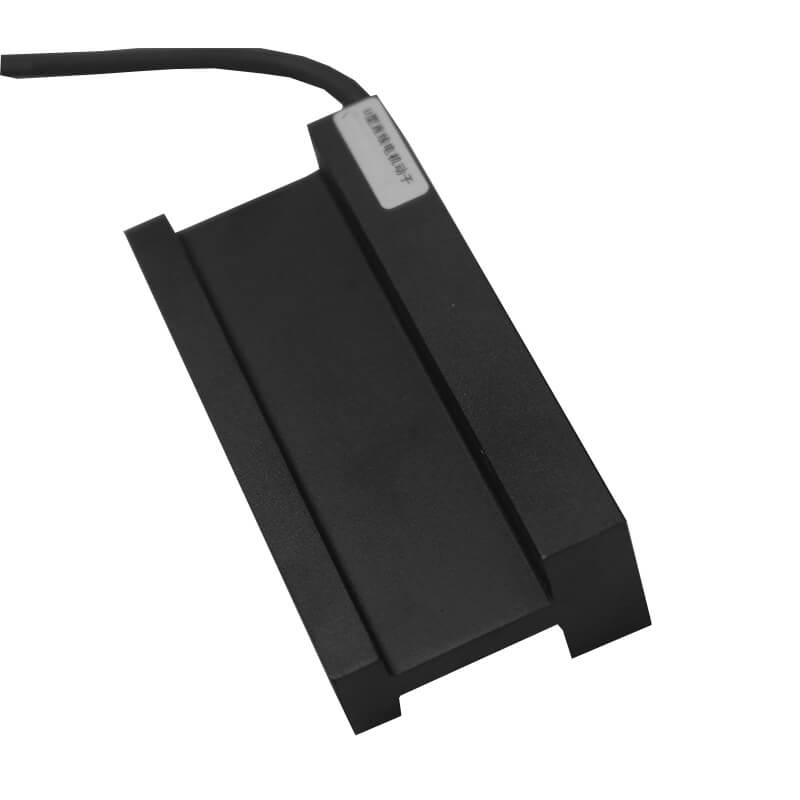

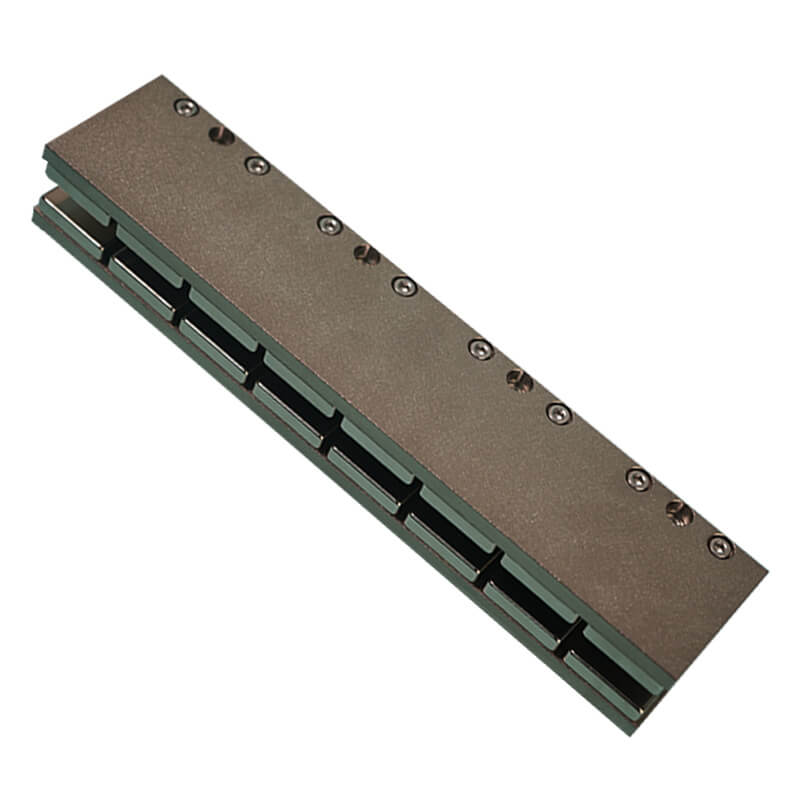

Rotore a induzione dello statore a forma di U del motore lineare senza ferro per l'industria delle batterie al litio

Breve descrizione:

caratteristiche del prodotto

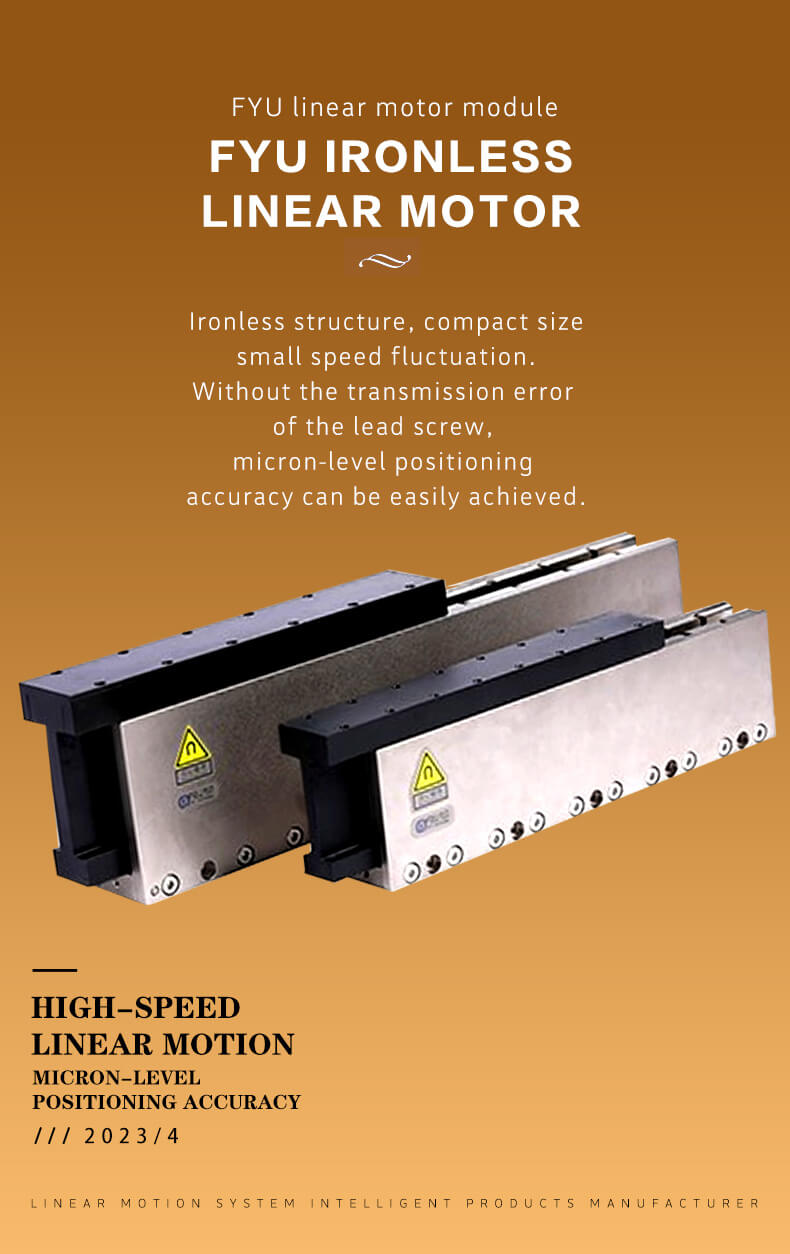

Struttura senza ferro, dimensioni compatte, piccole fluttuazioni di velocità.
Senza l'errore di trasmissione della madrevite,
la precisione di posizionamento a livello di micron può essere facilmente raggiunta.

Vantaggi applicativi

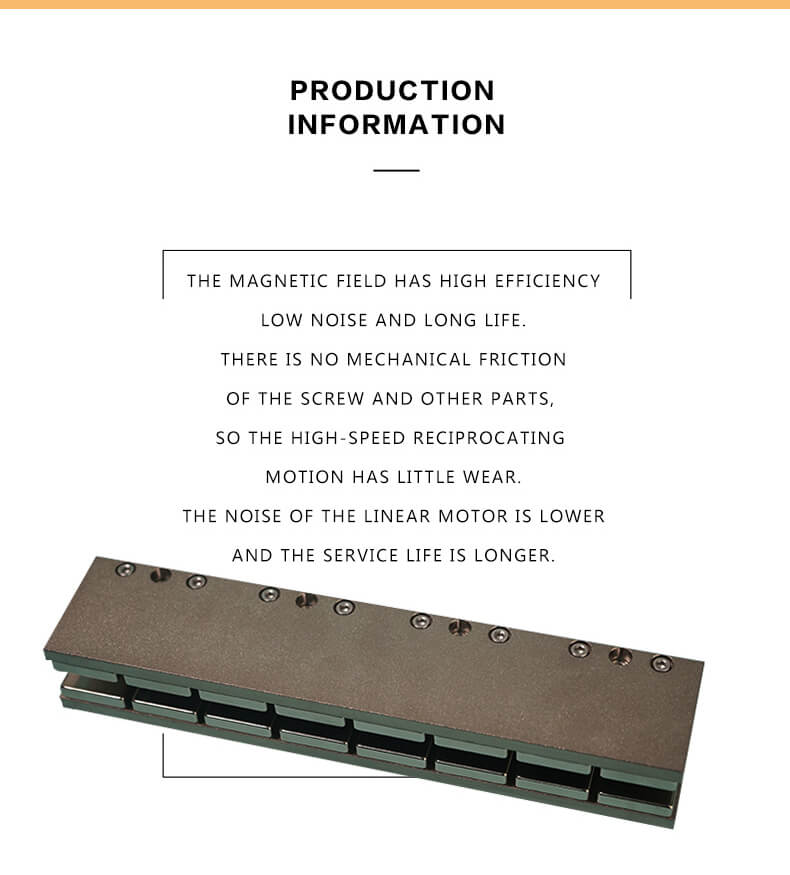

Il campo magnetico ha alta efficienza, basso rumore e lunga durata.
Non c'è attrito meccanico della vite e di altre parti,
quindi il movimento alternativo ad alta velocità ha poca usura.
Il rumore del motore lineare è inferiore e la durata è più lunga.

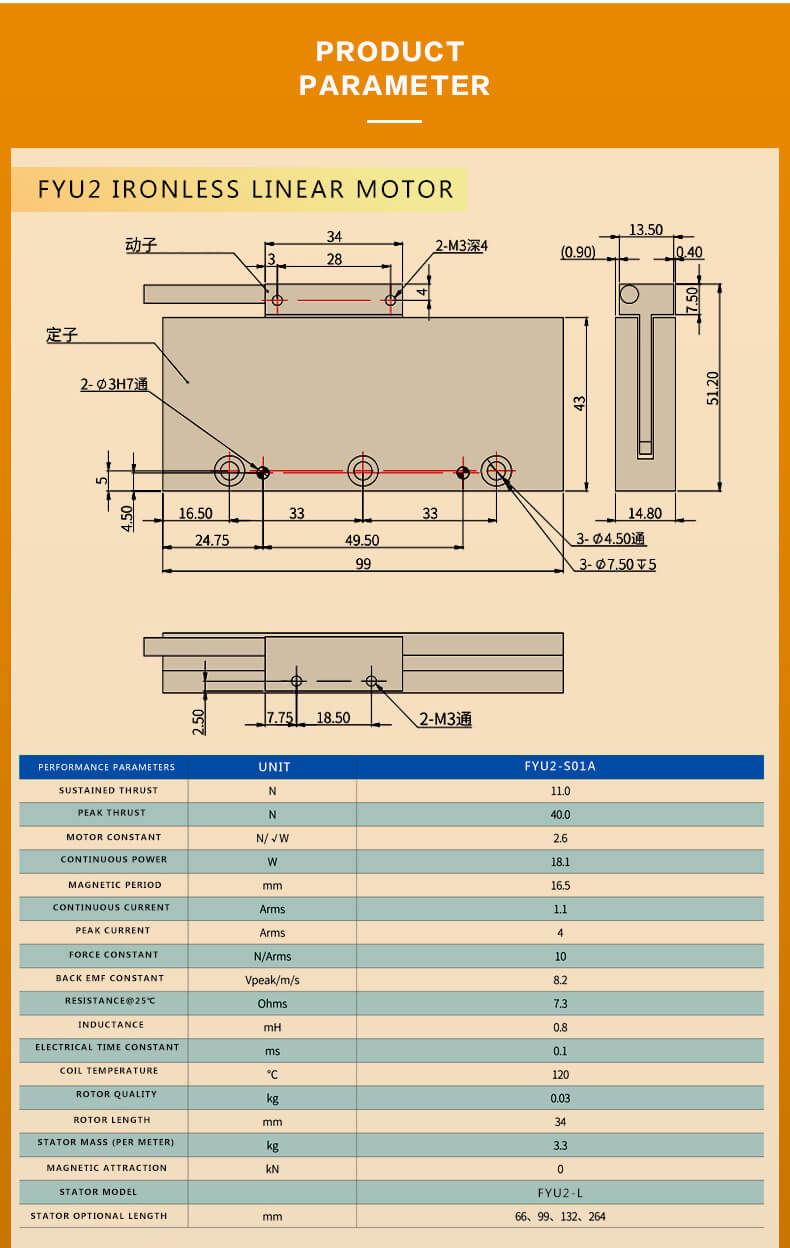

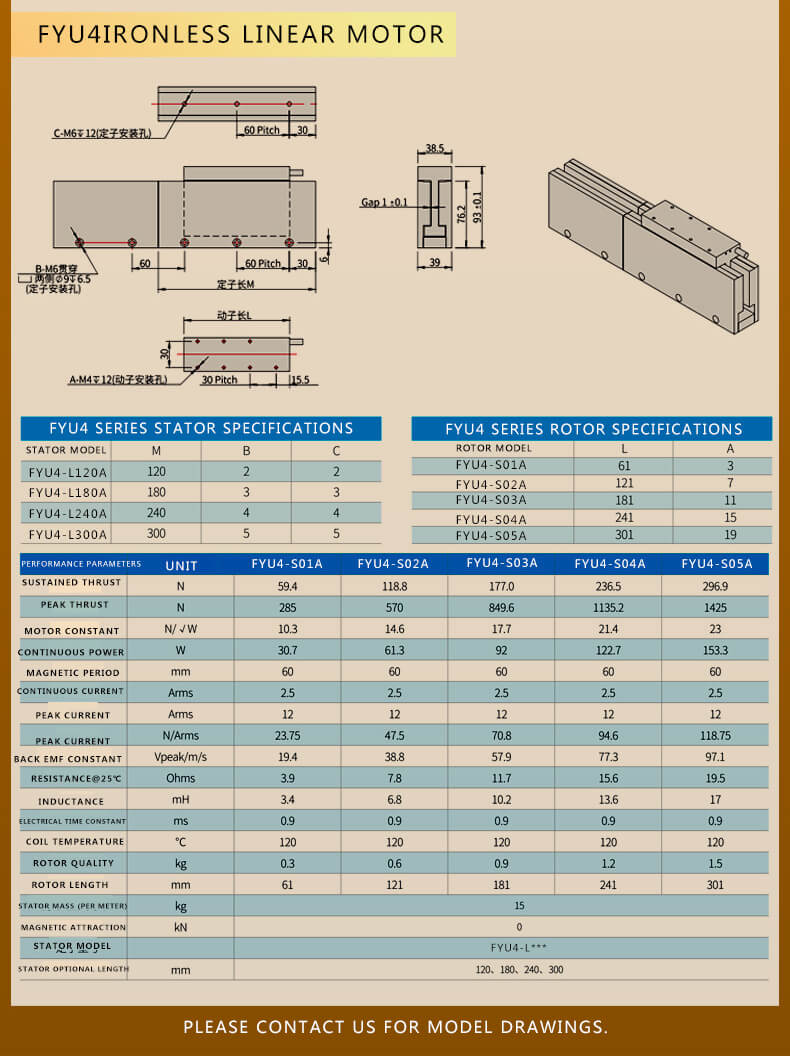

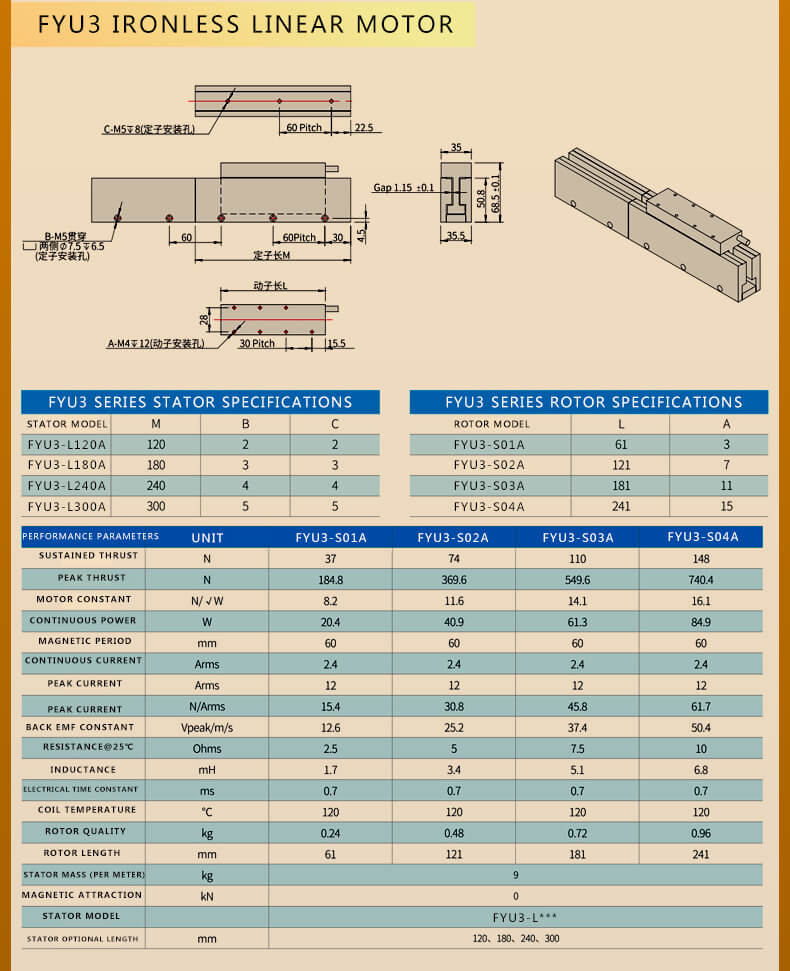

Serie di modelli:FYU

Spinta continua (N):11-296,9

Picco Thrus ( N ):40-1425

Costante del motore (NO):2.6 - 23

Potenza continua (W):18.1 - 153.3

Periodo magnetico (MM):16,5 - 60

Corrente continua (Arms):1.1 - 2.5

Corrente di picco (Arms):4 - 12

Forza costante (N/Arms): 10

Costante EMF posteriore (Vpeak):8.2 - 97.1

Resistenza@25℃ (Ohm):7.3 - 19.5

Induttanza (mH):0,8 - 17

Costante di tempo elettrica (MS):0.1 - 0.9

Temperatura della bobina (℃):120

Qualità del rotore (kg):0,03 - 1,5

Lunghezza del rotore (MM):34-301

Massa dello statore (kg/metro):3.3-15

Attrazione magnetica (kN): 0

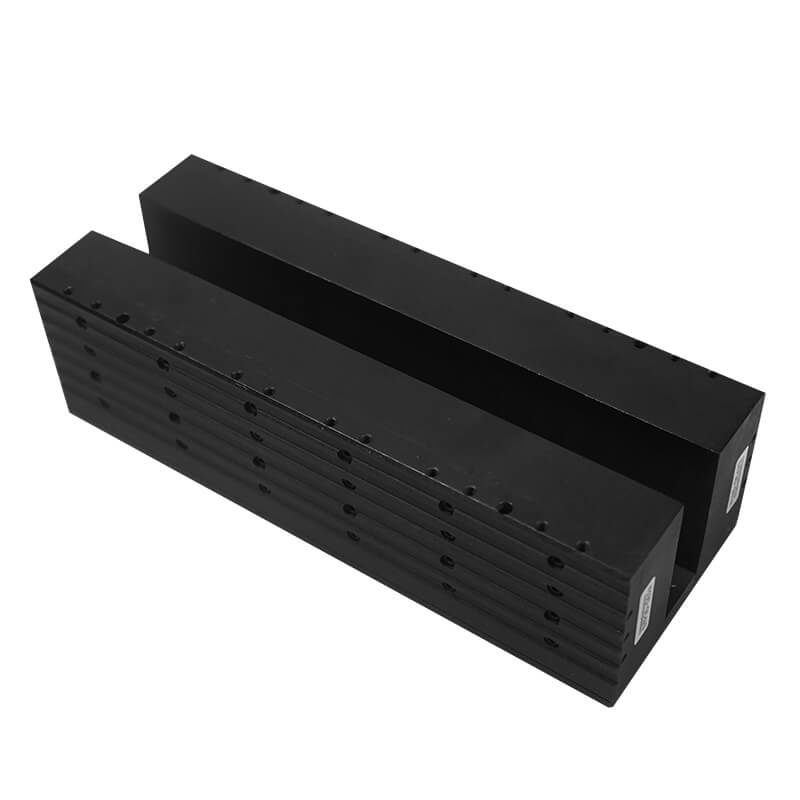

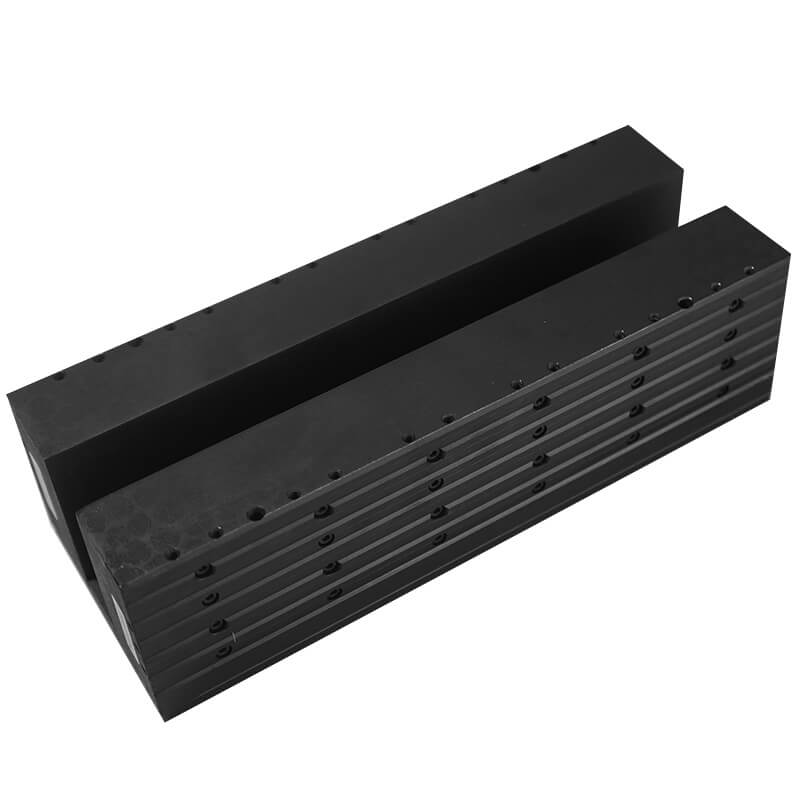

Modello statore:FYU2/3/4-L

Lunghezza facoltativa dello statore (millimetro):66 - 300
